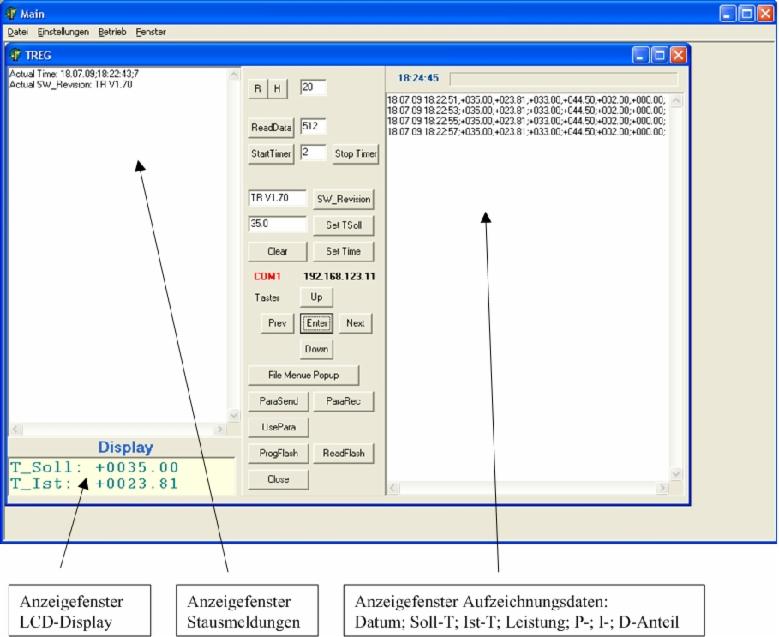

Beschreibung der Buttons:
Button | Funktion |
R | Start der TREG-internen Datenaufzeichnung in den Flash-Speicher. Die Sample-Rate wird im Parameter-File (para.c) definiert und beträgt 20 s. |
H | Stop der TREG-internen Datenaufzeichnung. Die Anzahl der aufgezeichneten Samples wird im Editierfeld rechts neben Button ‚ReadData’ eingetragen. Die Sample-Rate wird im Editierfeld rechts neben Button ‚H’ eingetragen. |
ReadData | Auslesen der aufgezeichneten Daten aus dem TREG Flash-Speicher. Die empfangenen Daten werden im rechten Anzeigefenster dargestellt. |
StartTimer | Start des Timers zum Empfang eines TREG-Datensatzes im Zeitabstand des Editierfensters zwischen StartTimer und StopTimer. Der Default-Wert beträgt 2s und wird unter Einstellungen – Optionen – Timer-Interval festgelegt. Die empfangenen Daten werden im rechten Anzeigefenster dargestellt. Nach Betätigung von StartTimer wird die Betätigung der meisten Buttons verhindert Die Freigabe dieser Buttons erfolgt erst nach Drücken von StopTimer. |
StopTimer | Stop des Timers zum Empfang eines TREG-Datensatzes. |
SW_Revision | Auslesen der aktuellen TREG Software Revision. Die Anzeige erfolgt im Editierfenster links des Buttons. |
SetTSoll | Übertragung der gewünschten Solltemperatur in °C an TREG. Die Vorgabe erfolgt im Editierfenster links des Buttons. |
Clear | löscht den Inhalt des rechten Anzeigefensters. |
SetTime | Überträgt die aktuelle Zeit des PCs an TREG. |
Up, Down, Enter, Prev, Next: | Das Drücken der Buttons bewirkt die gleiche Funktion wie das Drücken der Tastknöpfe von TREG. Die Buttons Up, Down und Enter sind direkt den Tastknöpfen zugeordnet. Die Funktion des Buttons Next wird bei TREG durch längeres Drücken (> 3s) des Tastknopfes Up erreicht. |
ReadData | Auslesen der aufgezeichneten Daten aus dem TREG-Flash-Speicher. Die Daten werden im rechten Anzeigefenster dargestellt und können mit SaveData zur weiteren Verarbeitung (z.B. Excel) abgespeichert werden |
File Menue Popup | Das Drücken
des Buttons mit der rechten Maustaste öffnet ein Popup-Menue mit folgenden Funktionen: |
OpenPara | öffnet ein Parameter-File. Der Inhalt des Files wird im linken Anzeigefenster dargestellt und kann dort auch verändert werden. |
SavePara | speichert den Inhalt des linken Anzeigefensters als Parameter-File. |
OpenData | öffnet ein Daten-File von zuvor aufgezeichneten Daten. Die Extension der Datei muss .txt sein. Der Inhalt des Daten-Files wird im rechten Anzeigefenster dargestellt. |
SaveData | speichert den Inhalt des rechten Anzeigefensters als Daten-File. Die Extension der Datei soll .txt sein. |
ParaSend | das zuvor mit OpenPara in das linke Anzeigefenster geladene Parameter-File an TREG. Die empfangenen Parameter werden von TREG im EEPROM gespeichert. |
UsePara | bewirkt eine Übernahme der von TREG empfangenen Parameter. |
ParaRec | bewirkt ein Auslesen der in TREG gespeicherten Parameter zu Kontrollzwecken. Die empfangenen TREG-Parameter werden im rechten Anzeigefenster dargestellt. |
ProgFlash | Reprogrammierung des TREG. |
ReadFlash | nicht benutzt. |
Close | Programm beenden. |
