Gaszähler-Schnittstelle

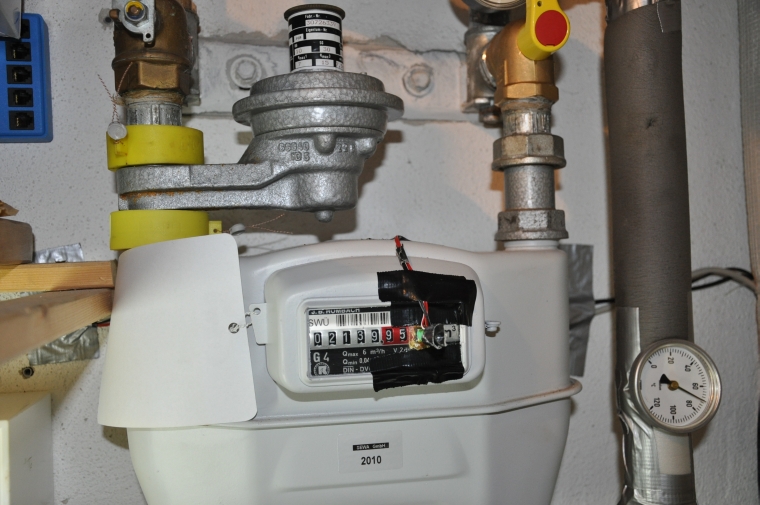

Die dritte Nachkomma-Stelle des Gaszählers ist in der Nullposition als Spiegelfläche ausgebildet. Dies ermöglicht eine einfache Detektion der Nullstelle und damit die Erfassung des Gaszählerstandes.
Hierzu wird der optische Reflexkoppler CNY 70 verwendet.

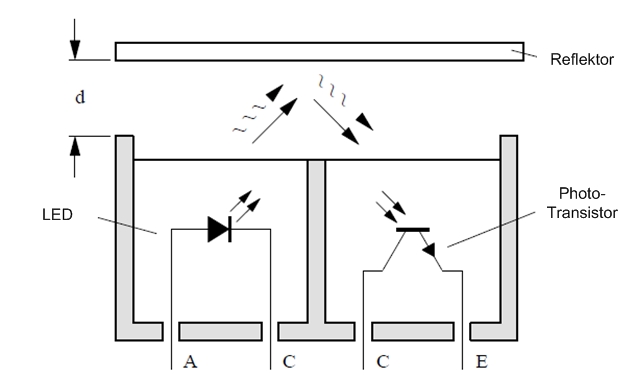

Funktionsweise des Refelex-Kopplers CNY70:

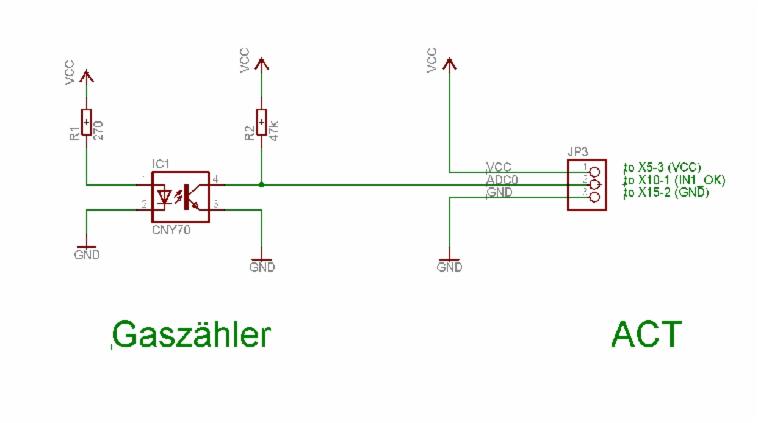

Schaltung zur Detektion der Nullstellen:
Der Kollektor des Phototransistors wird auf den AD-Wandler-Eingang (ADC0) des Mikrocontrollers geführt. Durchläuft der Gaszähler seine Nullstellung wird auf den Phototransistor Licht reflektiert, der Transistor wird leitend und der Mikrocontroller-Eingang wird auf GND gezogen. Damit wird bei jedem Nulldurchgang des Gaszählers ein negativer Reckteckpuls erzeugt.

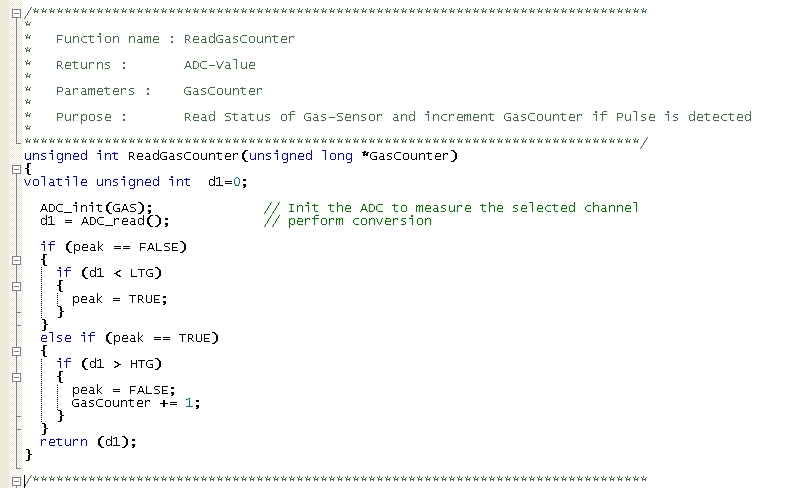

Programm zur Zählerstandserfassung:
