Funkadapter RFM22b

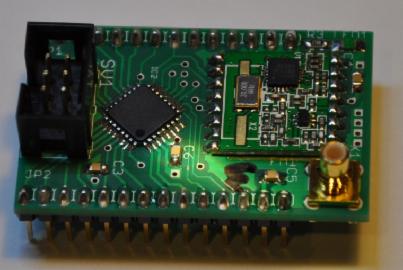

Als Funkmodul habe ich die Adapterplatine von U. Radig zur aufnahme des Moduls RFM22b verwendet. Diese enthält einen AVR-Microcontroller von Atmel (ATMega168P), dessen IO-Pins weitestgehend auf die Stecker-Pins gelegt sind.
Die Inbetriebnahme der Funkmodule gestaltete sich völlig problemlos. Die
von U. Radig bereitgestellte Software dient als Grundlage für eine
bidrektionale Kommunikation.
Bereits mit der kleinsten Sendeleistung (1,3 mW) unter Verwendung einer einfachen Drahtantenne (8,5 cm) lässt sich der Datenaustausch über 2 Stockwerke zuverlässig durchführen.
Der Preis für die Funkmodule bzw. die Platine von U. Radig ist erfreulich günstig (jeweils ca. 5€).

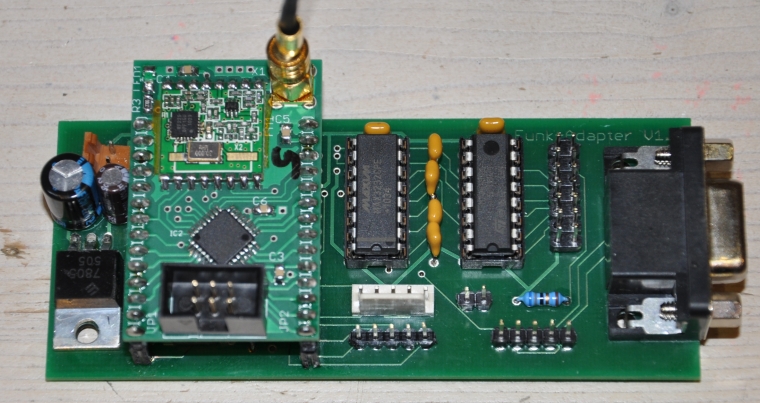

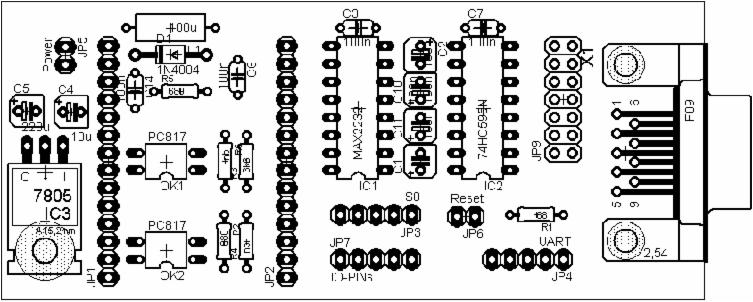

Diesen Funkadapter habe ich auf eine weitere Adapterplatine integriert. Sie enthält folgende Funktionen:
- 5V Spannungsversorgung aus ungeregelter Eingangsspannung (9-15V)
- Treiber für eine RS-232 Schnittstelle
- Treiber für den Anschluß eines LCD-Displays
- S0-Schnittstelle zum Einlesen der Stromzählerpulse
- Schnittstelle für Temperatursenser DS18S20 (1-wire)
