Stromzähler-Schnittstelle

Über die S0-Schnittstelle des installierten Stromzählers von Landis+Gyr kann der Stromzählerstand elektronisch erfasst werden. Hierbei handelt es sich um eine Stromschnittstelle mit folgenden Spezifikationswerten:

Spannungsfestigkeit:           5 kV
Maximale Spannung:           27 V DC
Maximaler Strom:                  27 mA DC
Leitungslänge:                       < 0,5 m (nach DIN)
                                                  < 10m (Herstellerangabe)
Flankensteilheit:                    < 5 ms
Impulsdauer t1:                     > 30 ms
Impulspause t2:                    > 30 ms

Schaltzustand Ein:                10..27mA bei 18..27 V DC
Schaltzustand Aus:                0..2 mA bei 18..27V DC

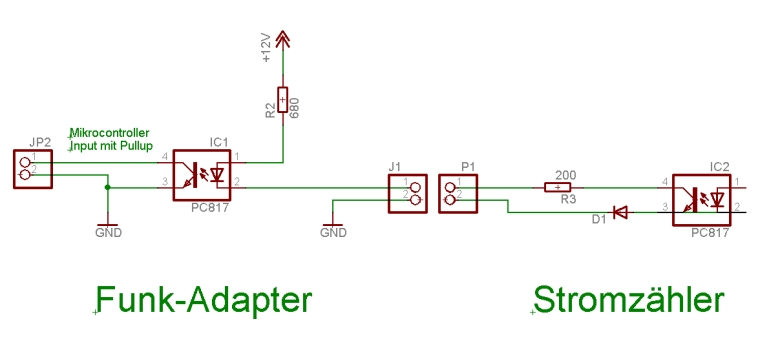

Schaltung zur Detektion der Strompulse:

Die Strompulse der S0-Schnittstelle werden galvanisch getrennt vom Mikrocontroller des Funkadapters eingelesen.

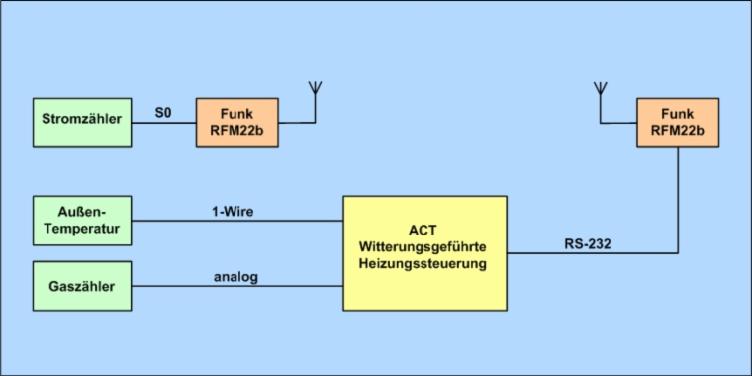

Die Strompulse werden vom Mikrocontroller des Funkadapters gezählt und auf Anforderung über Funk an die Steuerung ACT übertragen.
